Montage vélo triathlon : Argon E112

Présentation d'un montage et pesé de chaque pièce pour un vélo de triathlon



Objectif : monter un vélo très aérodynamique, qui fonctionne à la perfection, le souci du poids et du prix.

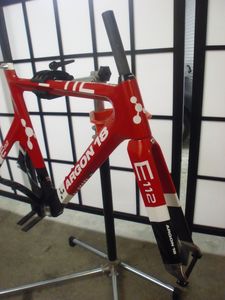

Cadre Argon E 112





Poids du cadre en taille L, pesé avec collier de selle : 1560g





Fourche E 112 : 562g

  Poids du jeu de direction avec cône de fourche et bagues : 63g

On peut voir de gauche à droite :
La bague du haut qui sert de joint

Le cône de fourche

Un roulement

Le 2ème roulement avec posé dessus la bague fendu en 2.





  Pose du cône de fourche





  Pose de la fourche et mise en place du jeu de direction





  Potence easton EA90 assortie au cintre : 126g



Tige de selle argon E 112 : 292g





  Selle fizik arione adaptée au triathlon et assortie auc couleur du cadre : 256g





Cadre et périphérique sont montés









La transmission : SRAM Red, parce que c'est ce qu'il y a de mieux!







  Boitier avec cache poussière : 115g



  Pose des cuvettes sur le cadre



  Pédalier sram red : 463g





  Manivelle gauche sram red avec entretoise pour pédales : 178g





Dérailleurs avant Sram red : 70g



  Pédalier et dérailleur monté mais pas encore réglé





Dérailleur arrière Sram red : 147g



  Leviers de freins Sram red : 276g



  Dérailleurs et étriers de freins montés



  Vue de devant avec étrier de frein, une bague entre le cadre et l'étrier et nécessaire





  Leviers de frein Aéro Sram TT500 alu pour la solidité et rouge pour l'esthétisme : 101g



  Cintre aéro Easton Attack TT monobloc petit mais très léger : 446g (sans les mousses)





Vue de devant avec les leviers de freins



  Cable, gaine et butée frein avant : 31g





  Leviers Sram TT 700 alu avec câbles non coupés : 196g



  Passage des câble et gaines dans le cintre



  Passage des gaines dans le cadre



  Sortie des gaines du cadre par le pédalier, après avoir enlevé la pièce vissée au cadre





  Réglages des câbles et coupes des gaines à la bonne longueur pour le cintre





  idem pour le dérailleur arrière





  idem pour le cadre au niveau du pédalier, avec revissage de la pièce qui sert de butée aux gaines



  Les dérailleurs sont ok reste la gaine du  frein arrière





  Les freins sont faits!

Coupe du pivot de fourche, réglage du jeu de direction.

Avec le passage du câble dans le pas de vis de la fixation du levier, le montage est un peu plus compliqué, il demande de garder les gaines en butées avec l'expandeur du levier, puis de serrer l'expandeur pour fixer le leviers et enfin de passer le câble en espérant qu'il rentre directement dans la gaine!

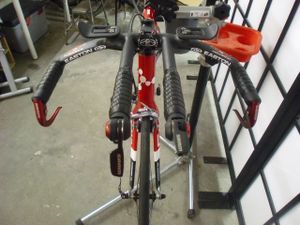

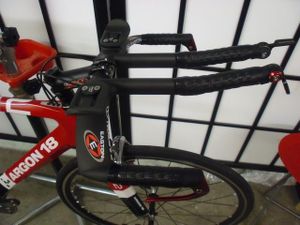

  La guidoline carbone est posée, le poste de pilotage est plutôt classe!

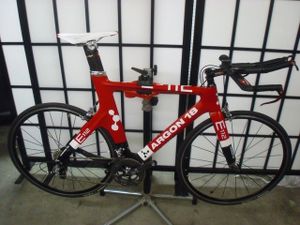

  Le vélo est mécaniquement prêt,  reste les réglages de la position à faire et les roues à monter



Les roues sont arrivées!

Roues sonic hyper 50mm

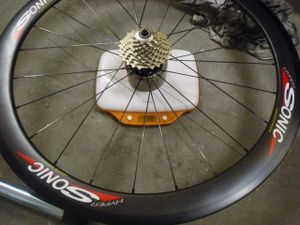

Arrière avec cassette Sram Red : 929g

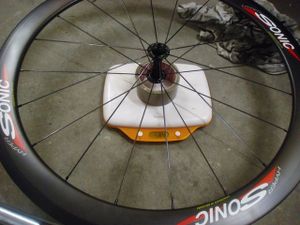

Roue sonic hyper avant : 584g
